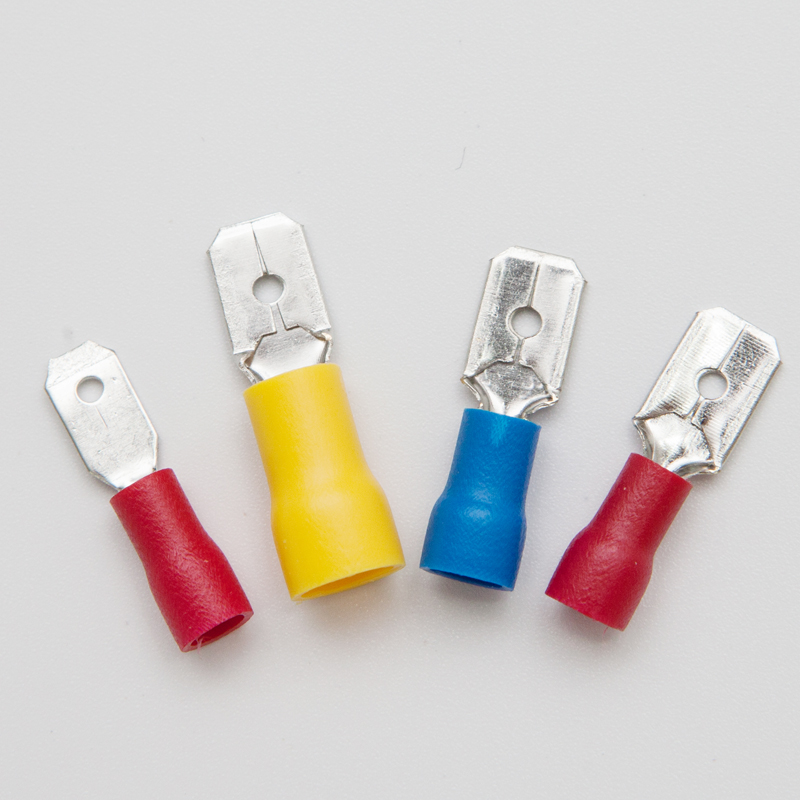

Insulated Male Disconnects Material: Brass+PVC 1.Traverse section :0.5~1.5mm² (22-16) Maximum current: Imax=10A； 2.Traverse section :1.5~2.5mm ²(16~14) Maximum current: Imax=15A； 3.Traverse section :4~6mm² (12~10) Maximum current: Imax=24A；

Inquiry Inquiry Contact Us Download

Product Details

	编号 Item NO.	Mema Tab (mm)	材料厚度 Thickness of material (mm)	尺寸Dimension

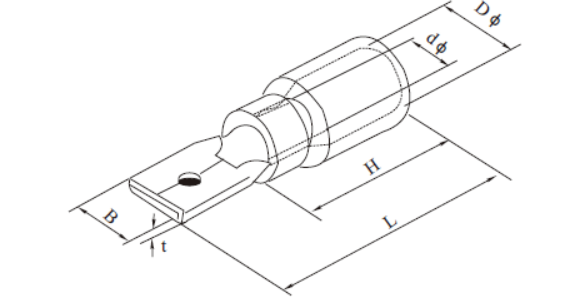

	编号 Item NO.	Mema Tab (mm)	材料厚度 Thickness of material (mm)	B (mm)	d φ (mm)	D φ (mm)	L (mm)	H (mm)
导线截面: 0.5~1.5mm² (22~16) 最大电流:Imax=10A	MDD1.25-110(8)	0.8×2.8	0.8	2.8	1.70	4.3	17.7	10.0
	MDD1.25-187(5)	0.5×4.75	0.5	4.75	1.70	4.3	20.0
	MDD1.25-187(8)	0.8×4.75	0.8	4.75	1.70	4.3	18.5
	MDD1.25-250	0.8×6.35	0.4	6.35	1.70	4.3	21.0
导线截面: 1.5~2.5mm² (16~14) 最大电流:Imax=15A	0.5×4.75	0.5×4.75	0.5	4.75	2.3	4.3	20.0
	0.8×4.75	0.8×4.75	0.8	4.75	2.3	4.3	18.5
	0.8×6.35	0.8×6.35	0.4	6.35	2.3	4.3	21.0
导线截面: 4~6mm² (12~10) 最大电流:Imax=24A	MDD5.5-250	0.8×6.35	0.4	6.35	3.4	5.7	25.0	14.0
